Questão
ID 597796Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Integração Portuária do Ceará

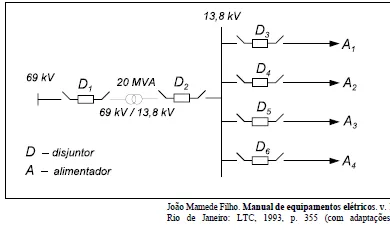

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.
A potência de curto-circuito trifásico no lado de 13,8 kV do transformador é superior a 500 MVA, em razão da presença dos quatro alimentadores.
