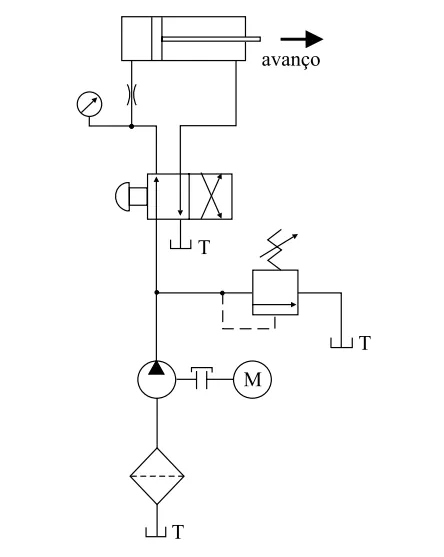

No esquema hidráulico representado na figura, o que está ocorrendo neste momento? Se, no final do curso do pistão, inverter a válvula para a outra posição o que irá ocorrer?

Alternativa A:
O pistão está avançando lentamente, sendo indicada a pressão de carga aplicada; ao inverter a válvula, o pistão irá retornar lentamente não indicando a pressão.
Alternativa B:
O pistão está avançando lentamente, sendo indicada a pressão de carga aplicada; ao inverter a válvula, o pistão irá retornar rapidamente indicando carga no retorno.
Alternativa C:
O pistão está avançando rapidamente, indicando a sua carga; ao inverter a válvula, o pistão irá retornar lentamente não indicando carga no retorno.
Alternativa D:
O pistão está retornando lentamente, sendo indicada a pressão de carga; ao inverter a válvula, o pistão irá avançar lentamente não indicando carga.
Alternativa E:
O pistão está retornando rapidamente, indicando a pressão de carga; ao inverter a válvula, o pistão irá avançar rapidamente não indicando a sua carga.
