Questão
ID 595839Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Pneumáticos e Comandos Sequenciais
Ano: 2010 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia de Entrepostos e Armazéns Gerais de São Paulo

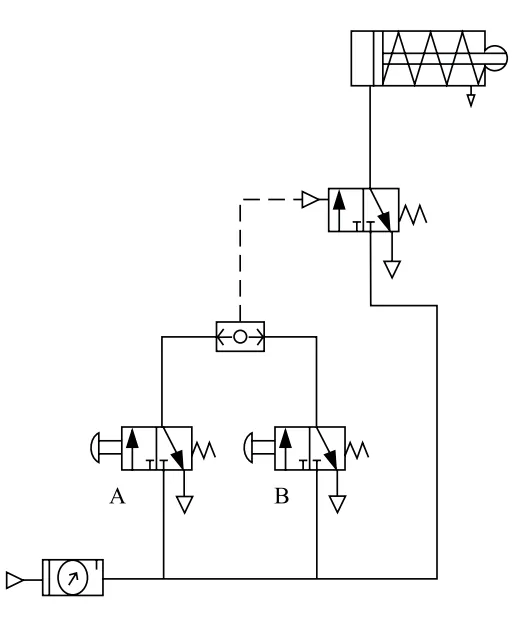

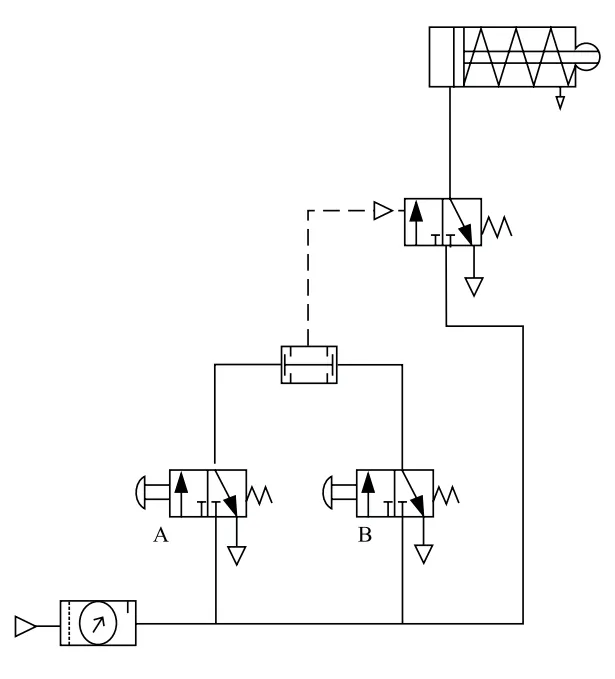

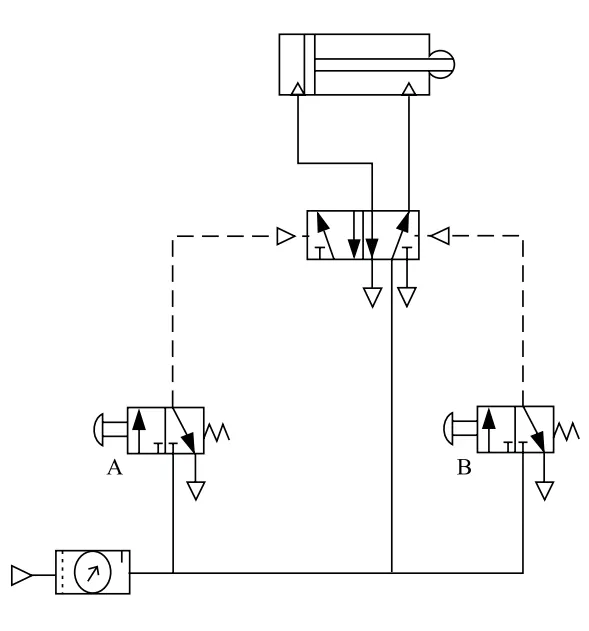

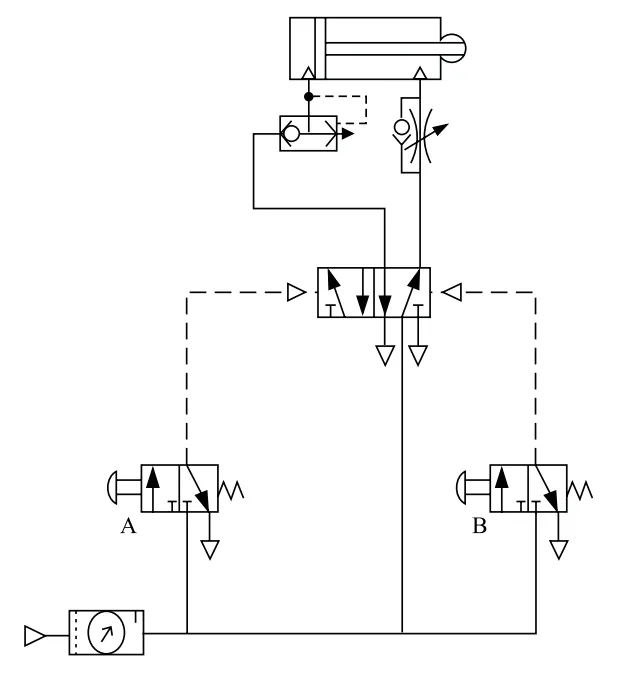

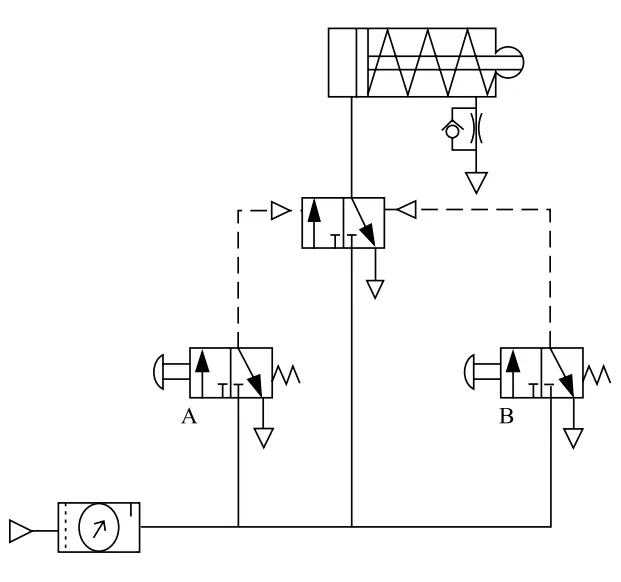

Assinale o esquema que representa a seguinte condição:
o compressor está carregado e o pistão está na posição recolhido. Ao acionar a válvula “A”, o pistão irá avançar rápido e, nessa posição, irá permanecer até ser acionada a válvula “B” , quando o pistão irá retornar rápido, permanecendo na posição de origem.
