Questão 593644

Engenharia Elétrica e Engenharia Eletrônica · 2008

Questão

ID 593644

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2008 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Companhia de Desenvolvimento dos Vales do São Francisco e Parnaíba

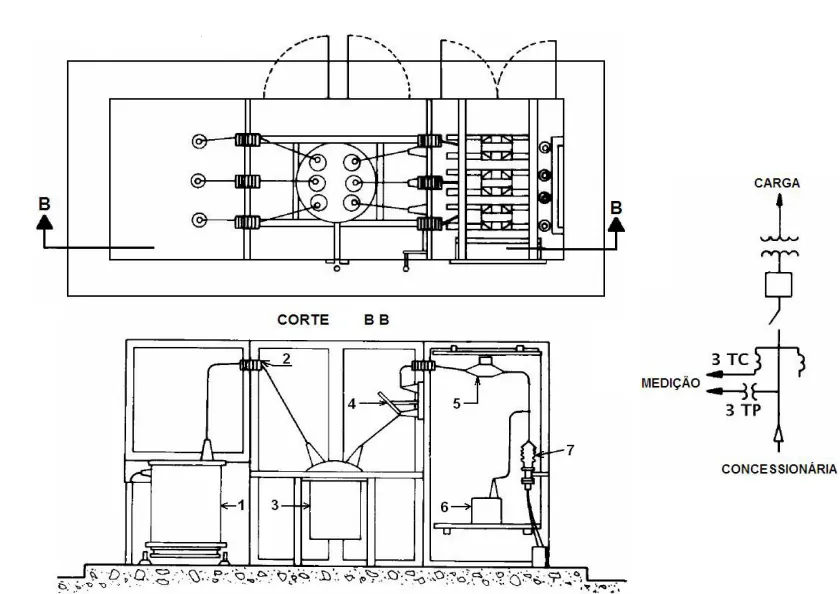

Analise a planta, o corte e o diagrama unifilar de uma subestação abaixadora. De acordo com a figura, os números 1, 2, 3, 4, 5, 6 e 7 indicam, respectivamente:

Alternativa A:
Disjuntor; Pára-raio; Transformador; Chave-faca; Transformador de Potencial(TP); Transformador de Corrente(TC); Mufla.
Alternativa B:
Transformador; Bucha de passagem; Chave-faca; Disjuntor; Transformador de Potencial(TP); Transformador de Corrente(TC); Mufla.
Alternativa C:
Transformador; Bucha de passagem; Chave-faca; Disjuntor; Transformador de Potencial(TP); Transformador de Corrente(TC); Pára-raio.
Alternativa D:
Disjuntor; Pára-raio; Transformador; Chave-faca; Transformador de Corrente(TC); Transformador de Potencial(TP); Mufla.
Alternativa E:
Transformador; Bucha de passagem; Disjuntor; Chave-faca; Transformador de Corrente(TC); Transformador de Potencial(TP); Mufla.
