Questão
ID 593310Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2008 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Companhia de Desenvolvimento dos Vales do São Francisco e Parnaíba

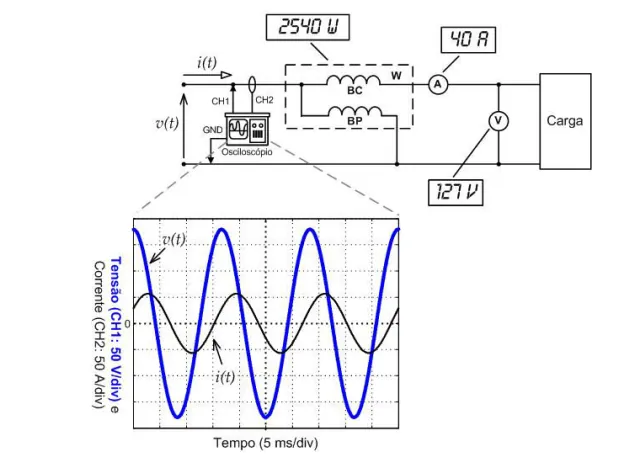

Dadas as leituras dos instrumentos de medição (todos ideais e do tipo “true rms”) e as formas de onda de tensão e corrente na entrada do circuito, medidas simultaneamente em um osciloscópio (considere que a medição da forma de onda da corrente foi efetuada utilizando transdutores baseados no efeito Hall, sem interferir no funcionamento do circuito), pode-se afirmar que o fator de potência da carga é igual a:
