Questão 592906

Engenharia Mecatrônica · 2014

Questão

ID 592906

Disciplina: Engenharia Mecatrônica

Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão

Ano: 2014 Banca: IBEG - Instituto Brasileiro de Educação e Gestão Órgão: Companhia de Águas e Esgoto do Maranhão

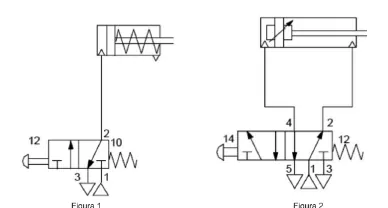

Os sistemas hidráulicos e pneumáticos possuem aplicação prática em diversos tipos de indústrias. Um elemento importante nesses sistemas é a válvula de controle direcional que consiste em um corpo com passagens internas nas quais são conectadas e desconectadas por uma parte móvel. A figura abaixo mostra exemplos de circuitos com válvulas de controle direcional de aplicação prática na indústria.

Tomando como referência as figuras acima, assinale a alternativa correta.

Alternativa A: A figura I representa uma válvula direcional de 2 vias, 2 posições
e que na posição normal (sem acionamento) está fechad
Alternativa B: A figura II representa uma válvula direcional de 5 vias, 2 posições
e que na posição acionada ela atua expandindo o pistão.
Alternativa C: A figura I representa uma válvula direcional de 3 vias, 2 posições
e que na posição de acionada está fechada.
Alternativa D: A figura II representa uma válvula direcional de 5 vias, 3 posições
e que na posição normal (sem acionamento) atua expandindo
o pistão.
Alternativa E: A figura II representa uma válvula direcional de 5 vias, 2 posições
e é acionada por alavanca.
