Questão
ID 591515Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2005 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Companhia Brasileira de Trens Urbanos
Sobre simbologia elétrica, leitura e interpretação de desenhos, analise as proposições abaixo.

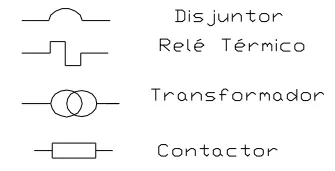

I – De acordo com as normas brasileiras a legenda abaixo mostra alguns símbolos representativos de materiais elétricos.
II – Planta de instalação e diagrama unifilar são desenhos com informações complementares. A planta contém informações quanto ao posicionamento dos componentes elétricos, enquanto o diagrama representa os principais componentes.
III – Nos desenhos de sistemas elétricos, os componentes são representados basicamente na posição ativada por correntes e tensões.
IV – Fios e cabos existentes no interior de um equipamento elétrico podem ser representados por um desenho denominado planta da fiação.
Está (ão) correta (s) apenas:
