Questão
ID 591180Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2016 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Brasileira de Trens Urbanos

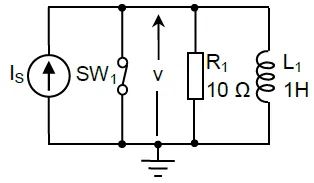

No circuito abaixo, a fonte IS gera uma corrente constante e igual a 1 A e a chave SW1 permanece fechada para t < 0 s e aberta para t ≥ 0 s. 0 s.

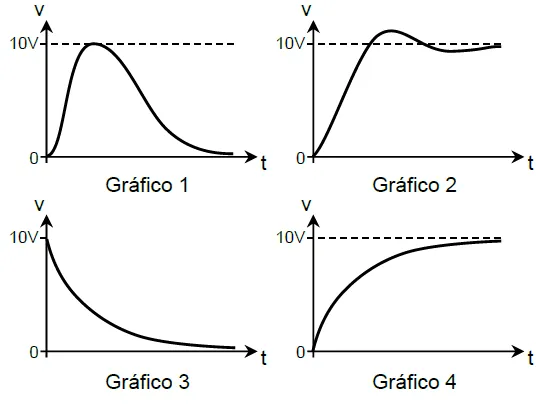

O gráfico que representa o valor instantâneo da tensão v em função do tempo para t ≥ 0 s é:
