Questão
ID 591166Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2016 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Brasileira de Trens Urbanos

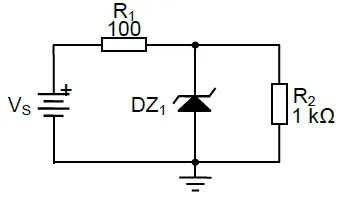

No circuito abaixo, o diodo zener DZ1 pode ser modelado como tendo uma queda de tensão constante igual a 10 V no sentido reverso e uma queda de tensão constante igual a 0,8 V no sentido direto. A tensão fornecida pela fonte de tensão contínua VS pode variar entre 16 V e 21 V. Com relação a este circuito, podemos afirmar que a máxima potência dissipada no diodo zener é:
