Questão
ID 591012Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2014 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Companhia Brasileira de Trens Urbanos

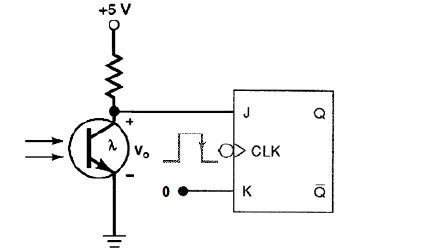

O circuito a seguir foi desenvolvido com intuito de ligar e desligar um relé através da saída Q do FF (Flip-Flop) para acionar um motor AC. Ao energizar o relé em nível lógico alto, o motor é acionado e, ao desenergizar o relé nível lógico 0, o motor é desacionado. Inicialmente, a saída Q está em nível lógico 0.
Assinale a alternativa que melhor descreve corretamente o funcionamento do circuito.
