Questão
ID 591010Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2014 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Companhia Brasileira de Trens Urbanos

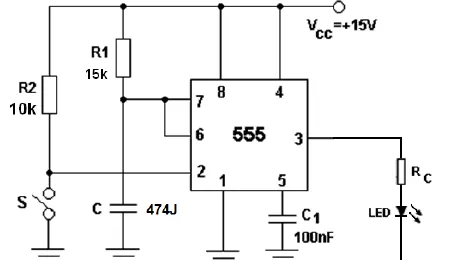

Um técnico em eletrônica apresentou o seguinte esquema elétrico, conforme a imagem de um circuito temporizador. Ele não conseguiu realizar a medição do capacitor C, apenas anotou os números que estavam descritos no corpo do componente, sendo 474 J, onde J é a tolerância do capacitor.
Ao analisar o funcionamento do circuito em uma bancada, é correto afirmar que ao fechar a chave S
