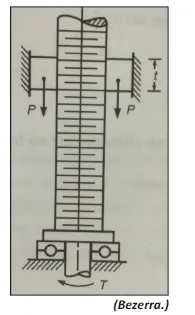

Um parafuso de força, representado na figura, apresenta a porca fixa, sem poder girar, e o atrito no mancal é desprezado, considerando que:
• Diâmetro externo = 50 mm;
• Passo do parafuso = 8 mm;
• Extensão da porca t = 50 mm;
• Coeficiente de atrito f = 0,15;
• Torque T = 46.000 Nmm;
• Parafuso de três entradas, rosca ACME;
• Seno 9, 43° = 0,163.
Analisando os dados apresentados, a carga máxima que pode ser elevada, em kN, é
