Questão
ID 590802Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2014 Banca: CONSULPLAN - Consultoria e Planejamento em Administração Pública LTDA Órgão: Companhia Brasileira de Trens Urbanos
Associação de portas lógicas para uma determinada função é muito comum em arranjos digitais, com o intuito de fornecer a mesma saída que uma função lógica.

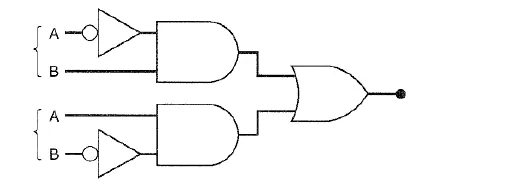

Assinale a alternativa que apresenta a função lógica representada pelo circuito proposto na figura.
