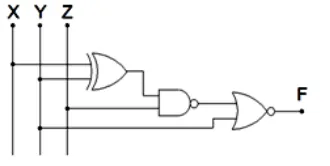

*Analise a representação de um diagrama lógico de entradas X, Y e Z, e saída F para responder às questões 67 e 68.

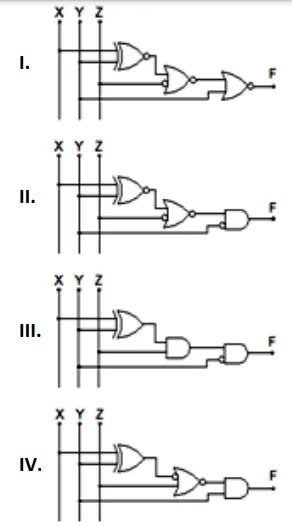

Com base no circuito apresentado, analise os circuitos a seguir.
Os circuitos equivalentes ao da figura anterior são apenas
