Questão
ID 587851Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro Gestor e Operacional do Sistema de Proteção da Amazônia

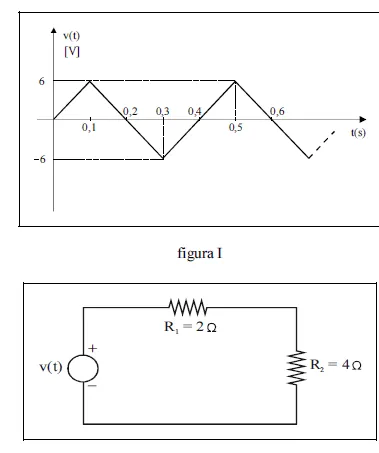

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue os itens seguintes.
A forma de onda triangular de tensão nos terminais do resistor R2 apresenta valor de pico igual a 4 V.
