Questão 587833

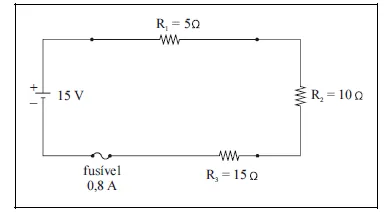

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue os itens que se seguem.

Considere que um defeito tenha ocorrido, de modo que as tensões sobre os resistores R1 e R3 sejam nulas e a tensão nos terminais de R2 seja igual a 15 V. Nessa situação, provavelmente, o resistor R2 estará em aberto.
