Questão
ID 587822Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro Gestor e Operacional do Sistema de Proteção da Amazônia

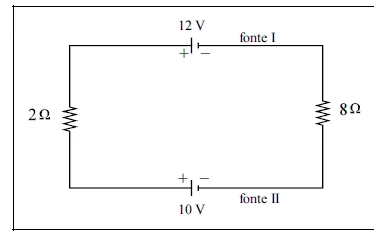

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.
Caso a polaridade de somente uma das fontes CC fosse invertida, a corrente que circularia pelos resistores seria superior a dez vezes a corrente que circula na ligação padrão.
