Questão 585169

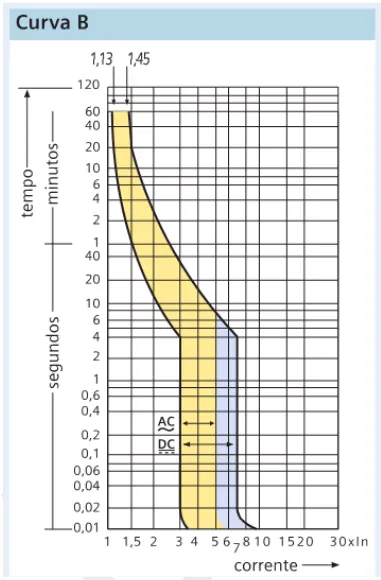

Os disjuntores termomagnéticos são equipamentos de proteção contra sobrecarga e curto circuito. A curva de operação desse equipamento é representada na figura a seguir, em que a ordenada indica o tempo de atuação do equipamento (abertura do circuito) e, na abcissa, a corrente do circuito em múltiplo da corrente nominal do equipamento. Um circuito elétrico está protegido com um disjuntor termomagnético tripolar de corrente nominal de 100A. Devido a uma avaria na carga atendida pelo circuito, sua corrente passou a ser de 200A. A partir desse instante, o tempo t em que o disjuntor abrirá o circuito é
