Questão
ID 585157Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2019 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Centro de Perícias Científicas Renato Chaves
A utilização das pontes se estende por diversas áreas. A disposição em ponte é utilizada para medir parâmetros em circuitos, como também se aplica em instrumentos seletores sensíveis, instrumentos de controle, filtros, etc. Uma ponte está em equilíbrio quando o detector D no círculo central é nulo.

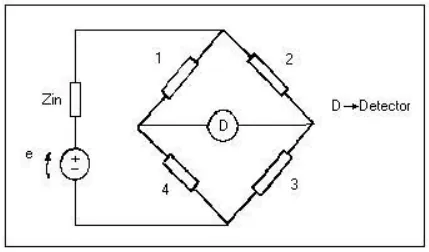

A figura abaixo mostra uma ponte de corrente alternada chamada de Ponte de Owen.
O valor de R3 da ponte de Owen , que está em equilíbrio com os parâmetros C1=10 pF , R2=1 kΩ , R4=5 kΩ e C4=5 pF, é
