Questão
ID 580978Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Respostas no Domínio do Tempo e da Frequência
Ano: 2009 Banca: Fundação CESGRANRIO Órgão: Casa da Moeda do Brasil

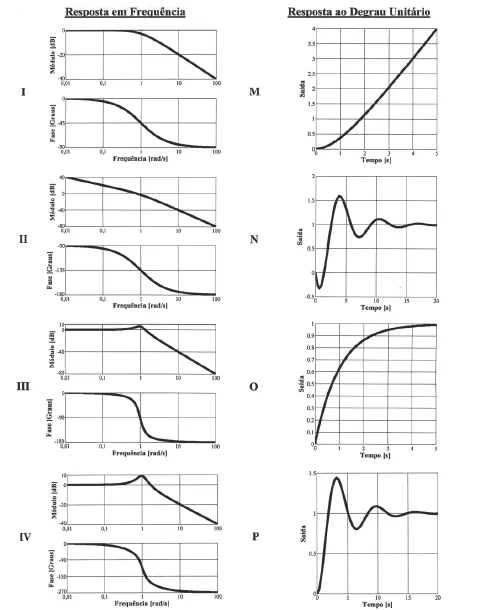

Nas figuras abaixo, mostram-se à esquerda diagramas de resposta em frequência e, à direita, gráficos de resposta ao degrau unitário referentes a quatro sistemas físicos.
A associação correta da resposta em frequência com o correspondente gráfico de resposta ao degrau unitário é
