Questão
ID 580965Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2009 Banca: Fundação CESGRANRIO Órgão: Casa da Moeda do Brasil

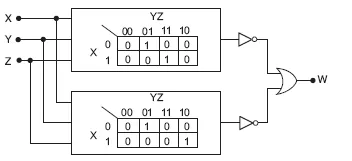

A figura acima ilustra o circuito digital que gera o sinal W a partir dos sinais X, Y e Z. Os Mapas de Karnaugh apresentam as operações realizadas em cada um dos blocos. A expressão booleana de W é
