Questão
ID 580944Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2009 Banca: Fundação CESGRANRIO Órgão: Casa da Moeda do Brasil

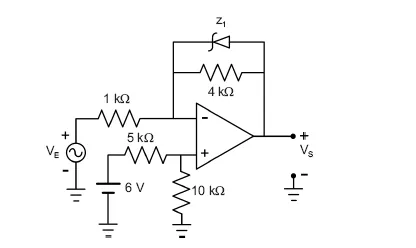

No circuito da figura acima, a fonte VE é do tipo senoidal com nível DC nulo, período T e amplitude de pico de 6 V. O diodo zener é de 5 V. Tanto o amplificador operacional como o diodo zener podem ser considerados ideais. A forma de onda que mais se aproxima com o sinal na saída VS é
