Questão
ID 577437Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Câmara Municipal de Natal

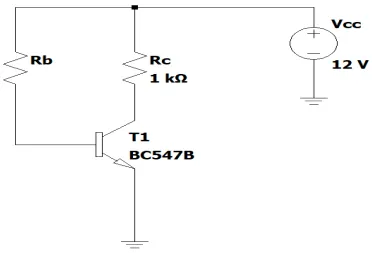

O diagrama abaixo representa um estágio CC de autopolarização utilizando transistor NPN. Nesse diagrama, o Vcc é a tensão auxiliar de natureza contínua; Rb é o resistor de base; e Rc é a resistência de coletor. O ganho típico em corrente contínua (hfe) do transistor BC547B é de 300, e sua tensão entre base-emissor (Vbe) é de 0.7 V.
Para que esse transistor opere com a tensão emissor-coletor (Vce) igual a 6V, o valor do resistor de base Rb deve ser de
