Questão
ID 574533Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2005 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Câmara Legislativa do Distrito Federal

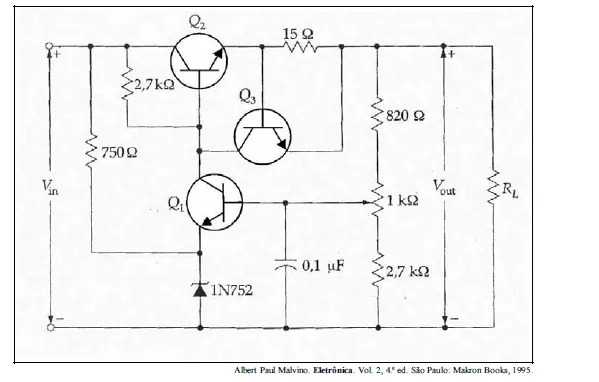

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.
