Questão 568033

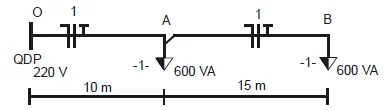

O circuito terminal indicado no esquema unifilar apresentado na figura acima tem as cargas distribuídas a 10 m e a 25 m do quadro de distribuição principal. Os condutores do circuito ficam dispostos em eletroduto de PVC embutido em alvenaria. Considerando que a tensão nominal da rede elétrica aplicada ao circuito seja igual a 220 V, julgue os itens a seguir.

O cálculo da corrente de projeto nesse circuito é tal que a mínima seção de condutor no circuito deveria ser 1,5 mm². No entanto, como se trata de um circuito de tomadas, é incorreto utilizar esse valor para a escolha do condutor, mesmo que a queda de tensão no circuito atenda ao critério de dimensionamento para 1,5 mm².
