Questão
ID 568032Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Câmara dos Deputados

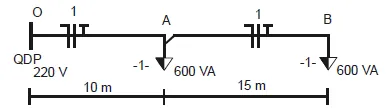

O circuito terminal indicado no esquema unifilar apresentado na figura acima tem as cargas distribuídas a 10 m e a 25 m do quadro de distribuição principal. Os condutores do circuito ficam dispostos em eletroduto de PVC embutido em alvenaria. Considerando que a tensão nominal da rede elétrica aplicada ao circuito seja igual a 220 V, julgue os itens a seguir.
As seções mínimas dos três condutores indicados no trecho OA do circuito, necessariamente, devem ser as mesmas.
