Questão
ID 567904Disciplina: Engenharia Mecatrônica
Assunto: Desenho Técnico e CAD (Computer-Aided Design)
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Câmara dos Deputados

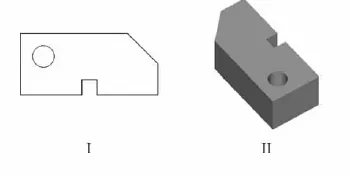

Com base nas ilustrações acima, em que II representa uma modelação sólida de I, em AutoCAD, julgue os itens subsequentes.
Uma das opções para se obter o sólido mostrado em II é digitar o comando extrude, selecionar a polilinha e o círculo e digitar a altura pretendida e, em seguida, digitar o comando subtract (SU), selecionar primeiramente o exterior e depois o cilindro.
