Questão 565973

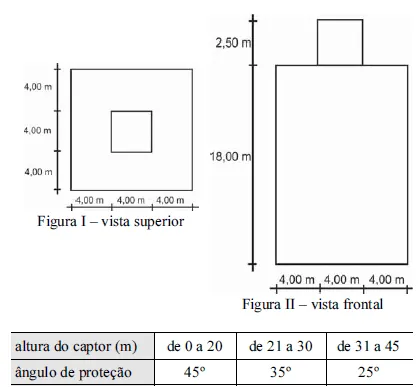

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

O SPDA em tela protegerá toda a estrutura do edifício.
