Questão
ID 562231Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissão de Energia Elétrica
Ano: 2010 Banca: ACEP - Associação Catarinense de Estudos e Pesquisas Órgão: Banco do Nordeste do Brasil

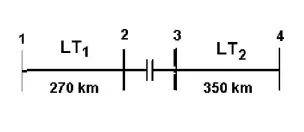

Um operador conecta em série as linhas de transmissão LT1 e LT2, com os parâmetros genéricos mostrados a seguir, por meio de um banco de capacitores em série, conforme mostrado na figura a seguir. Com a linha em vazio, são encontradas as tensões fase-terra de 297,91 \(\angle\) 8º kV, no início da linha, e 350,91 \(\angle\) 4,144º kV, no fim da linha. Assinale a alternativa que apresenta o valor da reatância do banco de capacitores.
Parâmetros Genéricos | |
LT1 | LT2 |
A1= D1= 0,941 + j0,0103 pu | A2 = D2 0,9204 + j0.0196 pu |
B1 = 18.0161 + j104,3252 \(\Omega\) | B2 =24,052 + j99,3301 \(\Omega\) |
C1 = -3.87x10-6 + j0,0011 S | C2= -1,0444x10-5 + j0.0015 S |
