Questão 560390

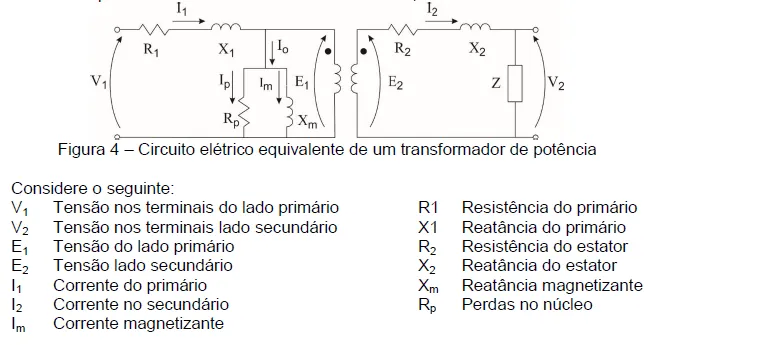

Transformadores de potência são equipamentos elétricos empregados em sistemas elétricos em corrente alternada, geralmente para adequar o nível de tensão mais conveniente ao sistema. Neste emprego, podem ser classificados como abaixadores, quando o sentido do fluxo de potência for do lado de alta tensão para o lado de baixa tensão, ou elevadores, quando em sentido inverso. A figura 4 apresenta um circuito elétrico equivalente de um transformador abaixador operando em regime permanente, com seu lado secundário com tensão V₂ ligado a uma carga Z e seu lado primário alimentado por uma tensão senoidal de valor eficaz V₁.

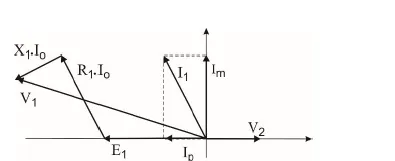

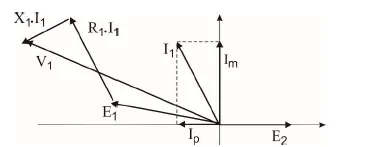

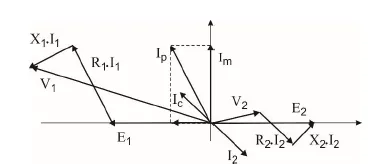

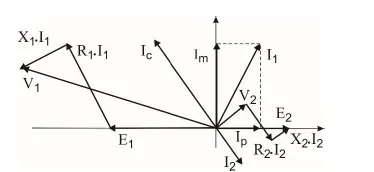

O diagrama fasorial que melhor representa a operação deste transformador é descrito na figura
