Questão 560385 de Engenharia Elétrica e Engenharia Eletrônica - FADESP 2018

Questão

ID 560385

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2018 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Banco do Estado do Pará

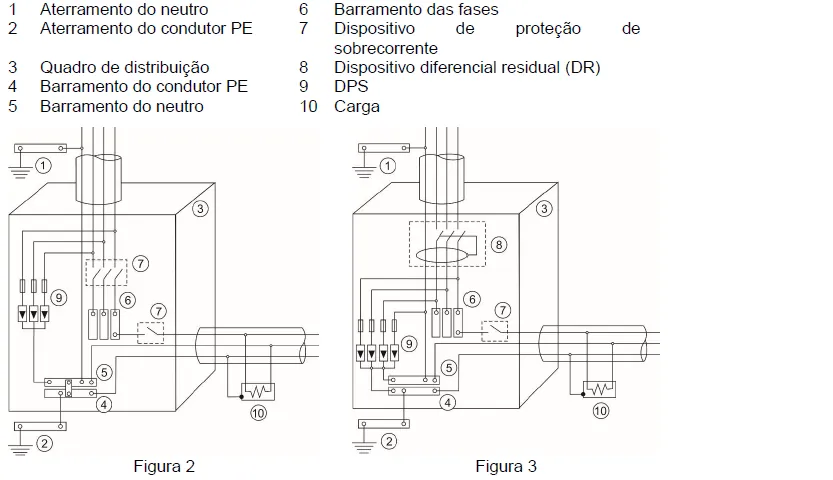

A NBR5410 trata da necessidade de proteção contra sobretensões, cita as medidas necessárias, a utilização de dispositivos de proteção contra sobretensão (DPS) e a necessidade de aterramento. Considere os dois esquemas de ligação de DPS em quadro de distribuição representados nas figuras 1 e 2, cujos componentes são identificados como

Dos esquemas para instalação dos DPS representados na figura e em relação ao aterramento e sua coexistência com os dispositivos diferencial residual (DR) apresentados nas figuras, segundo a NBR 5410, é correto afirmar o seguinte

Alternativa A: na instalação em esquema TN, mostrada na figura 2, o DSP está localizado a montante do dispositivo de proteção contra sobrecorrente, o qual garante proteção suplementar contra choque elétrico.
Alternativa B: na instalação representada na figura 2, o esquema é TN-S, e o DSP está montado a jusante do dispositivo de proteção de sobrecorrente.
Alternativa C: na instalação do DSP, em esquema TN, mostrada na figura 3, a montante do dispositivo diferencial residual (DR), o dispositivo DR tem que ser um Disjuntor Diferencial Residual (DDR) para garantir proteção de sobrecorrente ao circuito.
Alternativa D: instalação do DSP em esquema IT a jusante do dispositivo DR é mostrada na figura 3.
Alternativa E: a instalação do DSP em esquema TT a montante do dispositivo de proteção de sobrecorrente é mostrada na figura 3.
