Questão
ID 549723Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Assembleia Legislativa de São Paulo

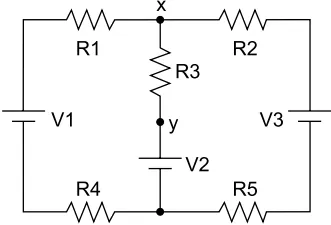

Analise o circuito a seguir.
Sabe-se que R1 = R2 = R4 = R5 = 2 Ω, R3 = 8 Ω, V1 = 3V, V2 = 2V, V3 = 2V.
Sobre o valor da tensão Vxy, sobre o resistor R3, tem-se que
