Questão 549650 de Engenharia Mecatrônica - VUNESP 2022

Questão

ID 549650

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Assembleia Legislativa de São Paulo

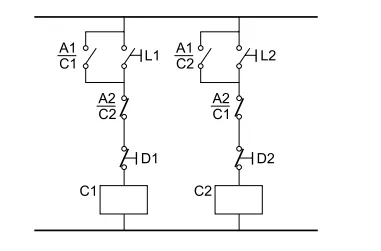

É dado o comando elétrico ilustrado na figura.

Considerando que se trata de um comando elétrico composto por dois contatores (C1 e C2), assinale a alternativa correta.

Alternativa A:
Os contatores podem ser desenergizados simultaneamente, por meio das botoeiras L1 e L2 e seus respectivos contatos de selo A1/C1 e A1/C2. Além disso, esses contatores não podem ser energizados individualmente, porque o intertravamento proporcionado pelos contatos auxiliares A2/C1 e A2/C2 impede.
Alternativa B:
Os contatores podem ser energizados simultaneamente, por meio das botoeiras D1 e D2 e seus respectivos contatos de selo A2/C1 e A2/C2. Além disso, esses contatores não podem ser energizados simultaneamente, porque o intertravamento proporcionado pelos contatos auxiliares A1/C1 e A1/C2 impede.
Alternativa C:
Os contatores podem ser energizados individualmente, por meio das botoeiras L1 e L2 e seus respectivos contatos de selo A1/C1 e A1/C2. Além disso, esses contatores não podem ser energizados simultaneamente, porque o intertravamento proporcionado pelos contatos auxiliares A2/C1 e A2/C2 impede.
Alternativa D:
Os contatores podem ser desenergizados individualmente, por meio das botoeiras L1 e L2 e seus respectivos contatos de selo A1/C1 e A1/C2. Além disso, esses contatores podem ser energizados simultaneamente por meio das botoeiras A2/C1 e A2/C2 e seus respectivos contatos de selo D1 e D2.
Alternativa E:
Os contatores podem ser energizados simultaneamente, por meio das botoeiras L1 e L2 e seus respectivos contatos de selo A1/C1 e A1/C2. Além disso, esses contatores podem ser desenergizados simultaneamente por meio das botoeiras D1 e D2.
