Questão
ID 548438Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2010 Banca: FCC - Fundação Carlos Chagas Órgão: Assembleia Legislativa de São Paulo

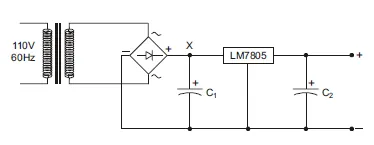

Instruções: Para responder às questões de números 48 e 49, analise o circuito eletrônico abaixo.
Considerando que a especificação do transformador é 110 V × 9V−2A e C1 = 2200 μF/50V, a tensão média no ponto X vale, aproximadamente, em V,
