Questão
ID 538853Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Transportes Aquaviários

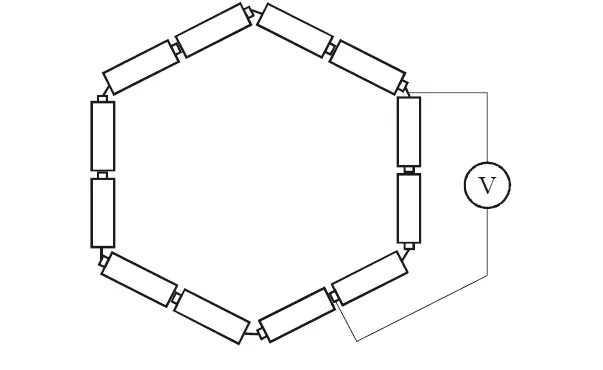

A figura acima ilustra uma montagem em que são conectadas
doze baterias idênticas de 1 volt, consideradas ideais, formandose
um circuito elétrico. A esse circuito, é conectado,ainda, um
voltímetro, com resistência interna considerada infinita, de modo
a não afetar o comportamento do circuito. Com base nessas
informações, julgue o item seguinte.
Nesse circuito, a leitura, no voltímetro, é igual a zero volts.
