Questão 538258

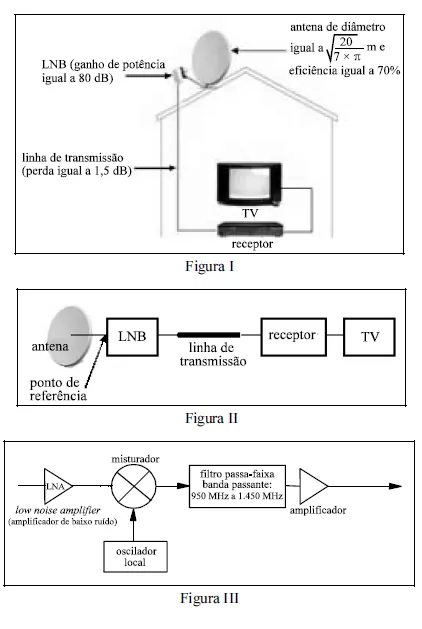

A figura I representa a instalação de um subsistema de recepção de um sistema DBS (direct broadcast satellite), localizado na residência de um cliente. A figura II mostra o diagrama de blocos do sistema ilustrado na figura I. A figura III ilustra o esquema simplificado do LNB (low noise block). Considerando que o referido sistema DBS opera, no downlink, na faixa de 12,2 GHz a 12,7 GHz, julgue os itens de 99 a 103.

No LNB, para que o sinal na saída do misturador esteja na faixa de freqüência do filtro passa-faixa, o oscilador local deverá ser capaz de sintetizar a freqüência de 11,25 GHz ou a freqüência de 13,65 GHz.
