Questão
ID 530423Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil

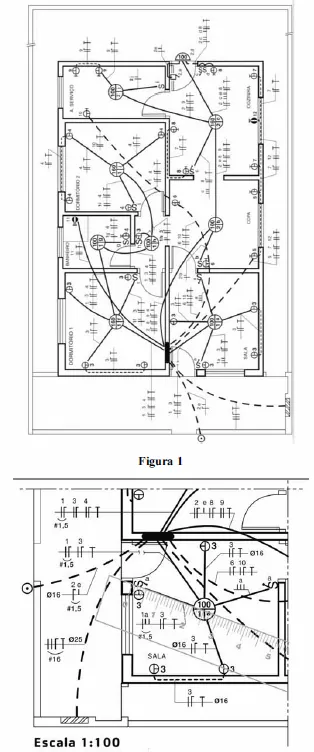

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.
Na figura 2, a parte em detalhe do circuito 3, que atende às tomadas da sala, é formado por três condutores ― fase, neutro e proteção (terra) ― que correm dentro de um eletroduto de diâmetro igual a 16 mm.
