Questão
ID 530096Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil

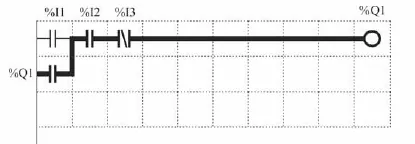

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.
A lógica apresentada no diagrama está incompleta, faltando-lhe um caminho de continuidade lógica que permita o acionamento da bobina.
