Questão
ID 523141Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2018 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

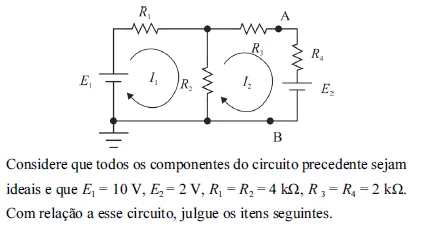

Nesse circuito, a lei de Kirchoff aplicada na malha mais à esquerda, na qual passa a corrente I1, e que contêm a fonte E1 e os resistores R1 e R2, é a seguinte: E1 + R1I1 + R2(I1+I2) = 0.
