Questão 522606

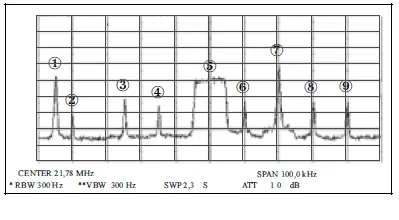

A figura acima mostra a tela de um analisador de espectro em que é visualizada uma faixa de radiofreqüência com largura de 100 kHz e cuja freqüência central é 21,78 MHz. Nove sinais, conforme indicado na figura, estão presentes nessa faixa de freqüência. A unidade da escala vertical é dBm, sendo que o nível de referência (linha horizontal superior do retículo) é 10 dBm e cada divisão corresponde a uma variação de 10 dB. A largura da banda de resolução utilizada é de 300 Hz. Com base nessas informações e na figura acima, julgue os itens que se seguem.

A forma do espectro do sinal 5 assemelha-se à de sinais digitais, isto é, sinais modulados gerados por processo de modulação digital. A forma do espectro dos demais sinais é semelhante à de portadoras não-moduladas ou de sinais gerados por processos de modulação analógica.
