Questão 522589

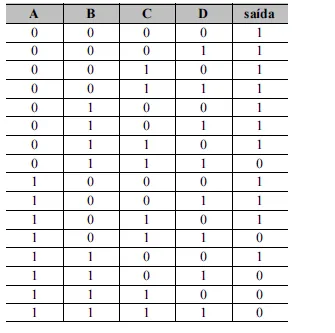

Solicitou-se a um engenheiro que elaborasse um circuito lógico com quatro entradas — A, B, C e D — e uma saída — saída —, que detectasse quando a quantidade de bits 1 apresentados em sua entrada fosse menor ou igual a dois. O engenheiro, então, elaborou, para esse circuito, a tabela-verdade mostrada acima.

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.

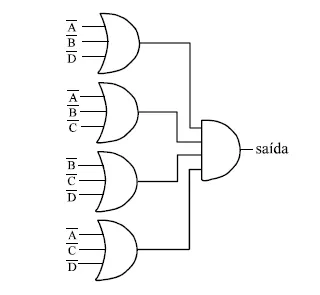

O circuito a seguir é capaz de realizar a expressão booleana mínima, na forma produto de somas, para a saída desejada.
