Questão
ID 522586Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

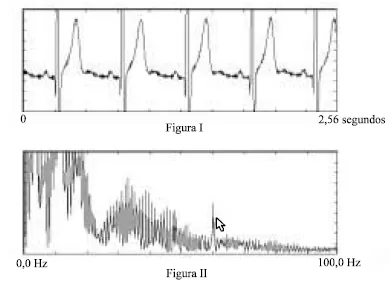

A figura I acima mostra um sinal analógico de eletrocardiografia (ECG), que foi digitalizado corretamente à taxa de 200 amostras/segundo. A figura II ilustra o espectro de amplitude desse sinal no domínio da transformada discreta de Fourier — DFT (discrete Fourier transform). Para efeito de visualização, as raias espectrais de Fourier foram interpoladas por meio de uma função do primeiro grau. A partir dessas informações, julgue os itens que se seguem.
A quantidade mínima de componentes do espectro de amplitude de Fourier do sinal de ECG mostradas na figura II é de 512 raias.
