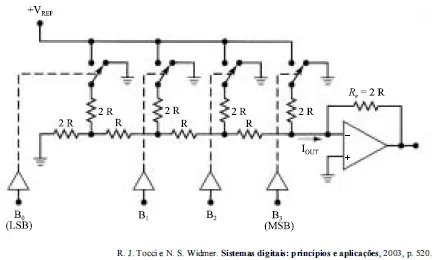

Com relação ao circuito acima, julgue os itens subseqüentes, considerando que todos os componentes do circuito são ideais. Se B 0 = 1, B 1 = 1, B 2 = 0, B 3 = 0, e V REF = 5V, a tensão na saída do amplificador operacional presente no circuito será igual a 0,5 V.

Questão 522563

Engenharia de Telecomunicações · 2004

ID 522563

Disciplina: Engenharia de Telecomunicações

Assunto: Amplificadores Operacionais

Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

Com relação ao circuito acima, julgue os itens subseqüentes, considerando que todos os componentes do circuito são ideais.

Se B₀ = 1, B₁= 1, B₂= 0, B₃= 0, e V_REF= 5V, a tensão na saída do amplificador operacional presente no circuito será igual a 0,5 V.
