Questão
ID 521807Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

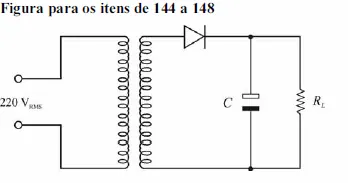

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12
, com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Se, por um erro, for conectada ao circuito uma carga RL de 6 , em vez de 12, a tensão aplicada a essa carga terá um valor médio maior que 12 V e apresentará oscilação (ripple) menor que 100 mV.
