Questão
ID 521792Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

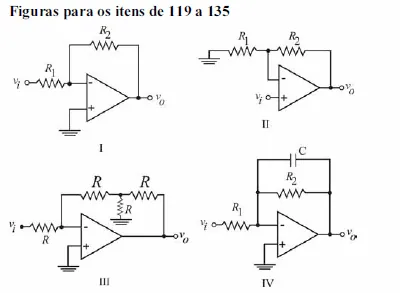

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Se não houver nenhuma carga ligada à saída do amplificador no circuito da figura I e se R2 = 3
, R1 = 1
e vi = 1 V, então uma corrente de 10 mA fluirá pela saída do amplificador operacional.
