Questão
ID 521785Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

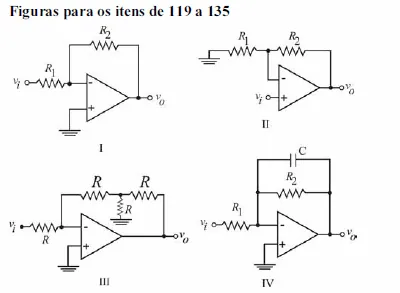

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
No circuito da figura II, se R1 = 2
e R2 = 18
, então o ganho do amplificador será igual a 9, e o amplificador será do tipo não-inversor.
