Questão
ID 521754Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

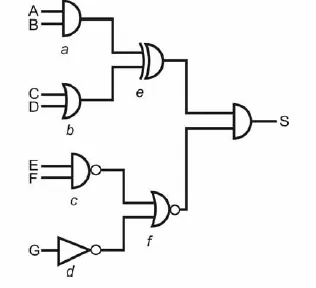

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
Se as entradas A, B, C, D, E, F e G assumirem, respectivamente, os níveis lógicos 1, 1, 0, 1, 1, 1 e 1, então a saída S assumirá o nível lógico 0.
