Questão
ID 521745Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Brasileira de Inteligência

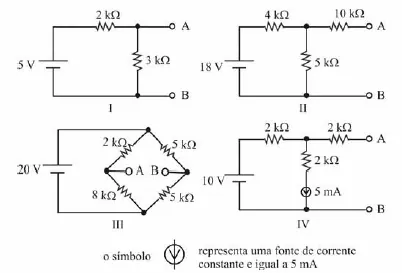

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
O circuito na figura IV apresenta Vth = 5 V e Rth = 10
.
