Questão 520828

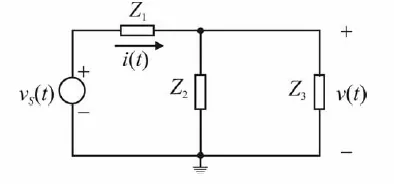

Julgue os itens subsequentes, relativos ao circuito mostrado na figura acima, que é constituído da interconexão de um gerador de corrente alternada, com tensão v_S(t), de amplitude 20 V_RMS, frequência 1 kHz e fase 25^o, e de três elementos de impedância Z₁, Z₂ e Z₃. Para seu julgamento, considere que as amplitudes e fases das três impedâncias sejam, respectivamente, iguais a 10  e 90^o, 20  e 0^o, e 20  e 270^o.

As amplitudes pico-a-pico e as fases da corrente i(t) e da tensão v(t) em regime permanente senoidal são, respectivamente, iguais a 4 e 25^o, e 80 V e -20^o.
