Questão 520826

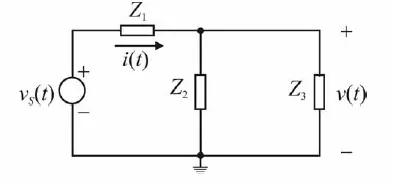

Julgue os itens subsequentes, relativos ao circuito mostrado na figura acima, que é constituído da interconexão de um gerador de corrente alternada, com tensão v_S(t), de amplitude 20 V_RMS, frequência 1 kHz e fase 25^o, e de três elementos de impedância Z₁, Z₂ e Z₃. Para seu julgamento, considere que as amplitudes e fases das três impedâncias sejam, respectivamente, iguais a 10  e 90^o, 20  e 0^o, e 20  e 270^o.

A impedância Z₃ é capacitiva, e o seu valor (magnitude e fase) é consequência da conexão de um capacitor de 50 nos terminais onde a impedância se encontra indicada no circuito, à frequência da fonte de tensão.
